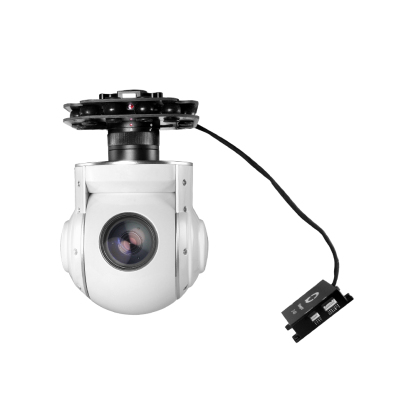

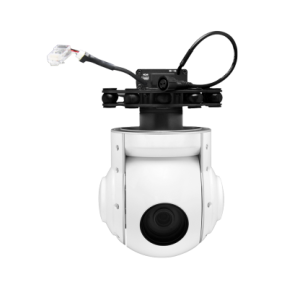

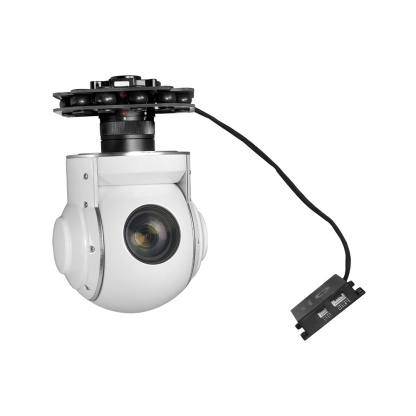

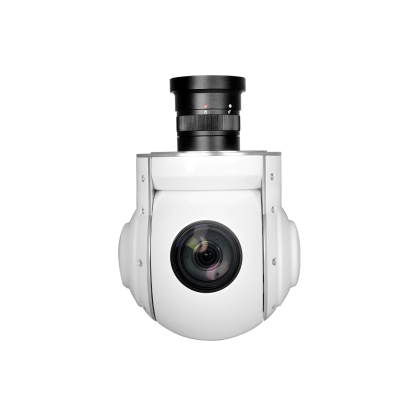

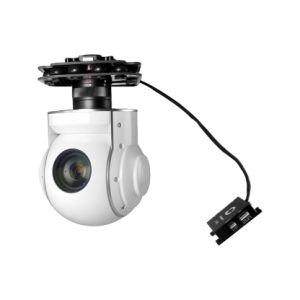

U30T optimizado cardán de 2 ejes para cámara de avión VTOL y carga útil de UAV multirrotor

Professional 3-axis High-precise FOC Program

Stabilizing the U30T is a highly optimized 2-axis camera gimbal with pinpoint-precise motor rotation with a control accuracy of ±0.02° powered by a dedicated processor. U30T uses a unique mechanically limited design and concealed wires to ensure more stable data transmission and greater durability. Vibration is eliminated using four damping balls and a lightweight damping board, creating seamlessly smooth video. ±300° rotation remains possible through gimbal pan. 2axis stabilized gimbal with aerodynamic dome design ensures stable, smooth footage image  even in high speed flight with VTOL or fixed wing.



SONY 30x Zoom Starlight Camera

Powered by SONY 1/2.8 Exmor R CMOS module, with 0.01lux@F1.6 starlight level min illumination, U30T can still clearly display image features in utter poor light environment. 2.13 mega effective pixel and 1080p HD image quality, combined with 30x advanced optical zoom technology, the observation range is up to 500 meters, which can meet the application requirements of various domains.



Built-in Object Tracking Function

Normalización integrada, correlación cruzada y algoritmo de seguimiento, combinados con el algoritmo de recaptura de objetos perdidos, logran un seguimiento estable del objetivo. Soporta caracteres personalizados de OSD de usuario, puerta adaptable, cursor cruzado, visualización de información de rastreo. La velocidad de seguimiento es de hasta 32 píxeles / fotograma, el rango de tamaño del objeto es de 16 * 16 píxeles a 160 * 160 píxeles, con la mínima relación señal-ruido (SNR) 4dB, los valores de la raíz cuadrada media de ruido de impulsos en la posición del objeto < 0,5 píxeles, lo que mejora en gran medida la precisión y el efecto de seguimiento.



Métodos de salida múltiple Opcional

Q10T support both HDMI output, Ethernet/IP output and SDI output. HDMI and output are 1080p, Ethernet output defualt as 720p and record is 1080p. IP output and SDI output versions will support 360degree enless pan.



Métodos de control múltiple

Defualt PWM y puerto serie TTL de control, SBUS es opcional, la versión de salida IP también soporta el control TCP a través de cable Ethernet. Con Viewpro software Viewlink puede cumplir con salida IP, control TTL y TCP contorl.



Interfaces de señal de la caja de control:



Compatible con Viewport

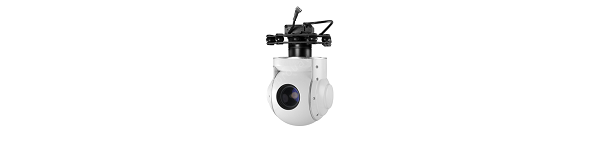

U30T is compatible with Viewpro quick release connector Viewport. Viewport is an option known as easy assembly, plug and play.



Signal interfaces of Viewport control box:



Para obtener más información sobre Viewport, consulte el siguiente vídeo de instrucciones:

Aplicaciones

Se utilizan principalmente en la aplicación de la ley, la lucha contra incendios, la inspección de torres de alta tensión y tuberías, la búsqueda y el rescate, etc. En caso de emergencia, es necesario disponer de una amplia gama de medios de vigilancia y búsqueda para trasladar rápidamente la situación, mejorar la eficacia de la respuesta y reducir el número de víctimas.

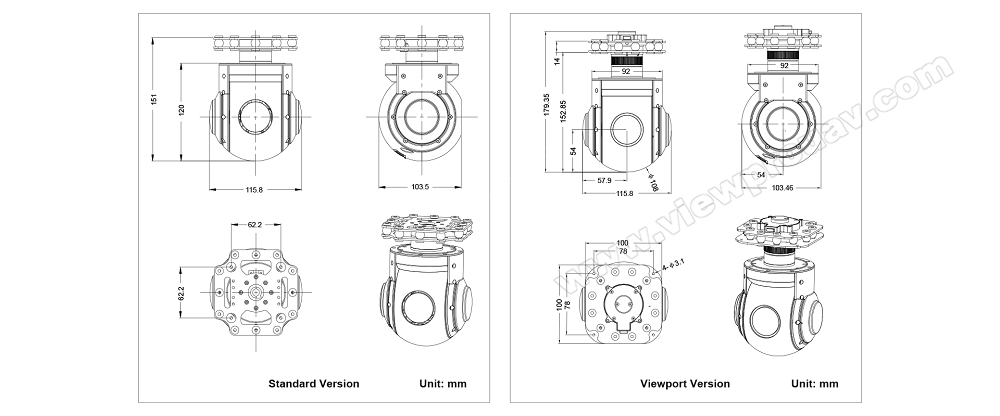

Dimensiones



Parámetros de hardware
Tensión de trabajo	16V
Tensión de entrada	4S ~ 6S
Tensión de salida	5V (conectar con PWM)
Corriente dinámica	520~1000mA @ 16V
Entorno de trabajo temp.	-20℃ ~ +60℃
Salida	micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 25fps/30fps) / SDI (1080P 30fps)
Almacenamiento local	TF card  (Up to 512G,class 10, FAT32 format)
Formato de almacenamiento de fotos	JPG(1920*1080)
Formato de almacenamiento de vídeo	MP4 (1080P 30fps)
Lectura de cartas en línea	Lectura SMB / Lectura HTTP
Método de control	PWM / TTL / S.BUS / TCP(salida IP)/UDP(versión de salida IP)
Geotagging	Soporta, muestra la hora y las coordenadas GPS en la imagen exif
Especificaciones del cardán
Gama mecánica	Pitch/Tilt: -35°～115°,    Yaw/Pan: ±300° / ±360°*N (IP/SDI output version)
Alcance controlable	Pitch/Tilt: -30°～110°,   Yaw/Pan: ±290° / ±360°*N (IP/SDI output version)
Ángulo de vibración	Pitch/Roll: ±0,02°, Yaw：±0,02°.
Una tecla para centrar	√
Especificaciones de la cámara
Sensor de imágenes	SONY 1/2.8″ "Exmor R" CMOS
Calidad de imagen	Full HD 1080 (1920*1080)
Píxel efectivo	2,13 MP
Zoom óptico del objetivo	30x, F=4,3~129mm
Zoom digital	12x (360x con zoom óptico)
Distancia mínima del objeto	10mm(extremo ancho) a 1200mm(extremo tele). Predeterminado 300mm
Ángulo de visión horizontal	Modo 1080p: 63,7°(extremo ancho) ~ 2,3°(extremo tele)
	Modo 720p: 63,7°(extremo ancho) ~ 2,3°(extremo tele)
	SD: 47,8°(extremo ancho) ~ 1,7°(extremo tele)
Sistema Sync	Interno
Relación S/N	más de 50 dB
Iluminación mínima	Color 0.01lux@F1.6
Control de la exposición	Automático, Manual, Modo de prioridad (prioridad de obturación y prioridad de iris), Brillo, Compensación EV, AE lento
Gane	Auto/Manual 0dB a 50.0dB(0 a 28 pasos + 2 setep/ total 15 pasos) Límite de ganancia máx. 10,7 dB a 50,0 dB (6 a 28 pasos + 2 pasos/ total 12 pasos)
Balance de blancos	Auto, ATW, Interior, Exterior, One Push WB, Manual WB, Exterior Auto, Lámpara de Vapor de Sodio (Fija/Automática/Automática Exterior)
Velocidad de obturación	De 1/1 a 1/10.000, 22 pasos
Compensación de contraluz	Sí
Control de apertura	16 pasos
Desempañar	Sí
OSD	Sí
Seguimiento de objetos con la cámara
Tasa de actualización del píxel de desviación	50 Hz
Retardo de salida del píxel de desviación	5 ms
Contraste mínimo del objeto	5%
SNR	4
Tamaño mínimo del objeto	32*32 píxeles
Tamaño máximo del objeto	128*128 píxeles
Velocidad de seguimiento	±48 píxeles/fotograma
Tiempo de memoria del objeto	100 fotogramas (4s)
Los valores de la raíz cuadrada media del ruido de impulsos en la posición del objeto	< 0,5 píxel
Información sobre el embalaje
N.O.	825g / 854g(Viewport version)
Producto meas.	115.8*103.5*181.3mm / 115.8*103.5*167.3mm (Viewport version)
Accesorios	1 dispositivo de cámara cardán, 16 tornillos, 4 cilindros de cobre, 12 bolas de amortiguación, 4 placas de amortiguación / Caja de plástico de alta calidad con almohadilla de espuma
G.W.	2397g
Paquete meas.	300*250*200mm
