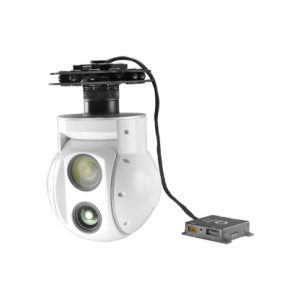

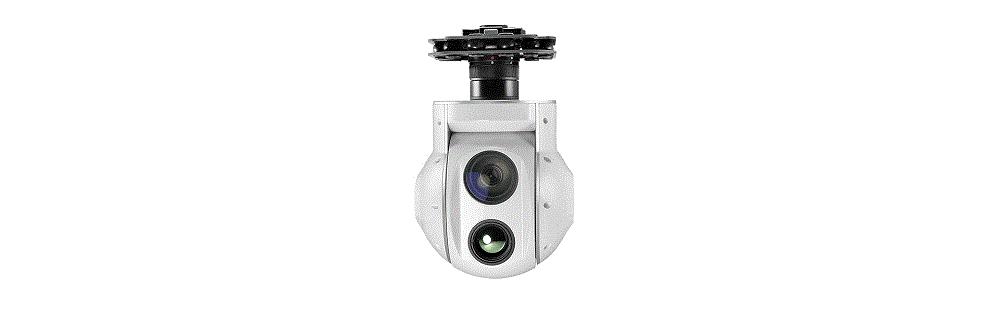

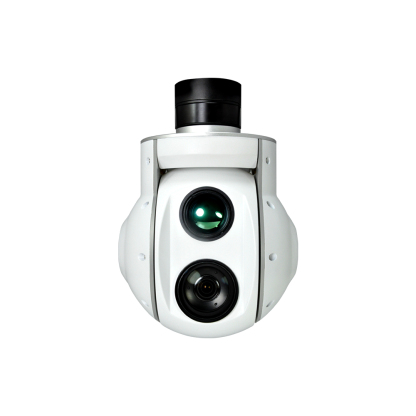

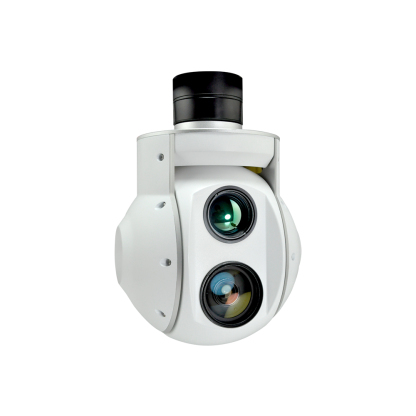

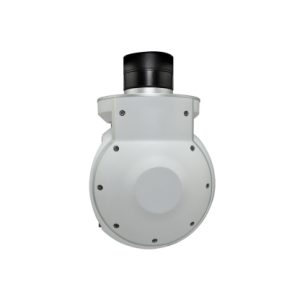

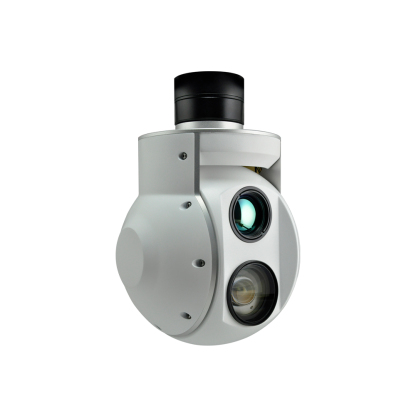

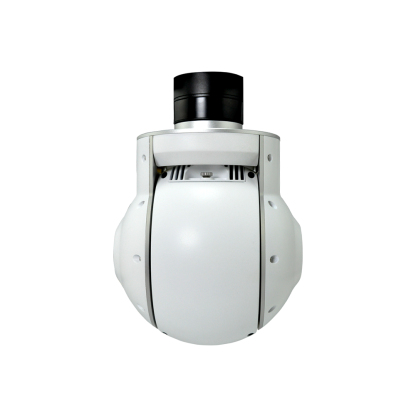

U30TIR 30x Zoom EO+ IR Cámara Gimbal de 2 ejes con sensor dual y seguimiento de objetos

U30TIR gimbal camera features an 30x optical zoom lens. It’s powered by SONY 1/2.8” “Exmor R”, 2.13 mega effective pixels, fast auto-focus speed, 1080p HD image quality, as well as visible light, thermal imaging tracking. It is compact size, support PWM, S. BUS and TTL. Detecting by heat source, the 25mm thermal can reveal the damage of buildings, fire spark in forest, the location of people or animal and more. It’s widely used in day and night surveillance, search, inspection and firefighting.

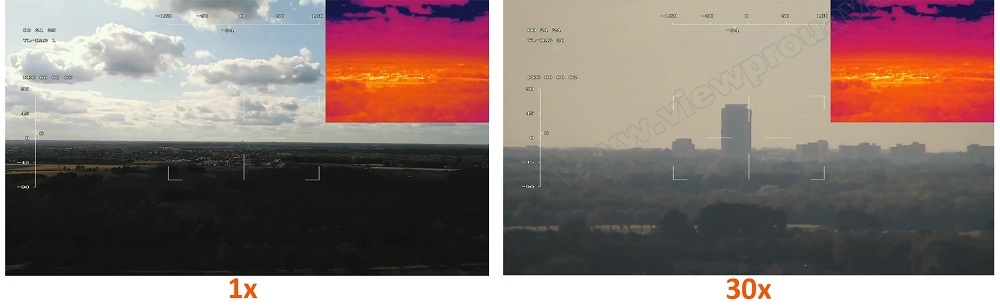

SONY 30x Zoom Starlight Camera

Powered by SONY 1/2.8 Exmor R CMOS module, with 0.01lux@F1.6 starlight level min illumination, U30TIR can still clearly display image features in utter poor light environment. 2.13 mega effective pixel and 1080p HD image quality, combined with 30x advanced optical zoom technology, the observation range is up to 500 meters, which can meet the application requirements of various domains.

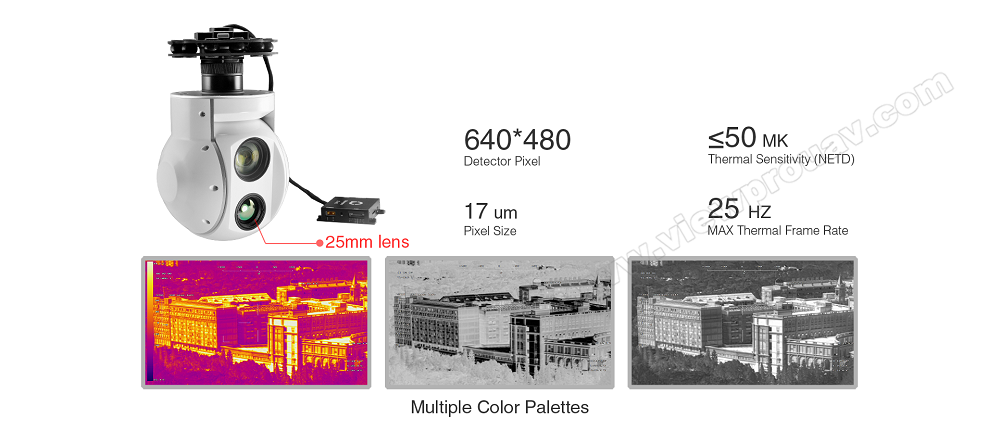

Professional Thermal Imager

Integrated French ULIS high-precision uncooled long wave (8μm ~14μm ) thermal image sensor, U30TIR can record and transmit thermal image and visible images at the same time in PIP format.

Versión opcional de termometría: Con el sensor de medición de temperatura, se puede obtener con precisión la temperatura de los objetos y las personas. El sensor térmico permite medir y visualizar en pantalla la temperatura de tres puntos comprendidos entre 0℃~120℃. Ajuste los diferentes colores aplicados a los datos térmicos en función de las necesidades de escenarios específicos.

*Barra de temperatura: Indica la variación gradual de la temperatura con los colores correspondientes.

*Medición de la temperatura: Muestra las temperaturas media, máxima y mínima en tiempo real.

*Alarma de temperatura: No te pierdas nada cuando las temperaturas de los objetos superen los valores de alerta preestablecidos.

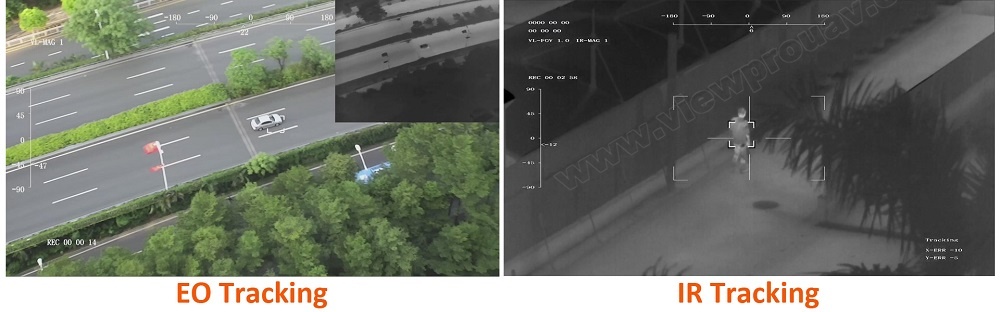

Captador de imágenes térmicas y de luz visible Sensores duales Seguimiento de objetos

Normalización integrada, correlación cruzada y algoritmo de seguimiento, combinados con el algoritmo de recaptura de objetos perdidos, logran un seguimiento estable del objetivo. Soporta caracteres personalizados de OSD de usuario, puerta adaptable, cursor cruzado, visualización de información de rastreo. La velocidad de seguimiento es de hasta 32 píxeles / fotograma, el rango de tamaño del objeto es de 16 * 16 píxeles a 160 * 160 píxeles, con la mínima relación señal-ruido (SNR) 4dB, los valores de la raíz cuadrada media de ruido de impulsos en la posición del objeto < 0,5 píxeles, lo que mejora en gran medida la precisión y el efecto de seguimiento.



Métodos de salida múltiple Opcional

U30TIR supports both HDMI output, Ethernet/IP output and SDI output. HDMI and output are 1080p, Ethernet output defualt as 720p and record is 1080p. IP output and SDI output versions will support 360degree enless pan.





Métodos de control múltiple

Defualt PWM y puerto serie TTL de control, SBUS es opcional, la versión de salida IP también soporta el control TCP a través de cable Ethernet. Con Viewpro software Viewlink puede cumplir con salida IP, control TTL y TCP contorl.



Interfaces de señal de la caja de control:



Compatible con Viewport

U30TIR is compatible with Viewpro quick release connector Viewport. Viewport is an option known as easy assembly, plug and play.

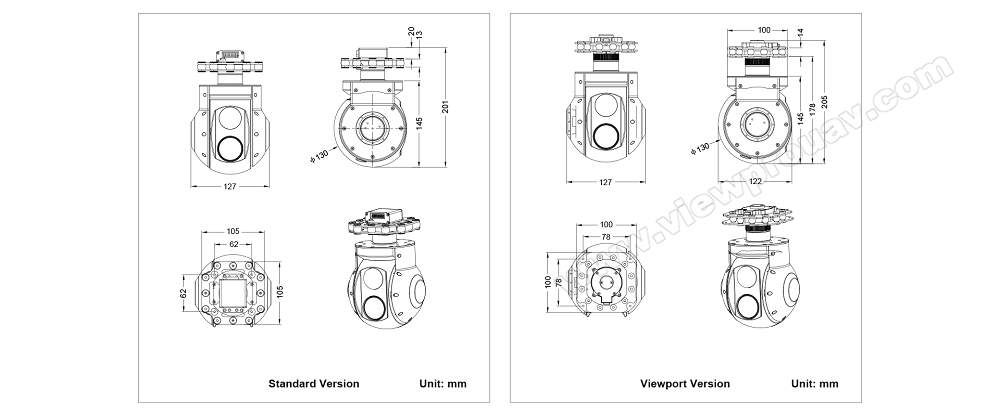

Dimensión



Aplicaciones

Mainly supply in law enforcement, fire-fighting, power tower and pipeline inspection, search and rescue etc. A wide range of monitoring and searching is required in an emergency to quickly transfer the situation, improve response efficiency and reduce casualties







Parámetros de hardware
Tensión de trabajo	12V ~ 16V
Tensión de entrada	3S ~ 4S
Tensión de salida	5V (conectar con PWM)
Corriente dinámica	500mA @ 12V
Corriente en vacío	400mA @ 12V
Consumo de energía	≤ 6W
Entorno de trabajo temp.	-20℃ ~ +60℃
Salida	micro HDMI(HD output 1080P 60fps) / IP / SDI
Almacenamiento local	Tarjeta SD (hasta 128 G, clase 10, formato FAT32 o ex FAT)
Método de control	PWM  / TTL / S.BUS (subject to actual product)
Gimbal spec
Inclinación	±90°
Rollo	Ninguna ayuda
Yaw/Pan	±170° / ±360°*N (salida IP / SDI)
Ángulo de vibración	Pitch/Roll: ±0.01°, Yaw：±0.01°
Una tecla para centrar	√
Especificaciones de la cámara
Sensor de imágenes	SONY 1/2.8″ “Exmor R” CMOS
Calidad de imagen	Full HD 1080 (1920*1080)
Píxel efectivo	2,13 MP
Zoom óptico del objetivo	30x, F=4,3~129mm
Zoom digital	12x (360x con zoom óptico)
Distancia mínima del objeto	10mm(extremo ancho) a 1200mm(extremo tele). Predeterminado 300mm
Ángulo de visión horizontal	Modo 1080p: 63,7°(extremo ancho) ~ 2,3°(extremo tele)
	Modo 720p: 63,7°(extremo ancho) ~ 2,3°(extremo tele)
	SD: 47,8°(extremo ancho) ~ 1,7°(extremo tele)
Sistema Sync	Interno
Relación S/N	más de 50 dB
Iluminación mínima	Color 0.01lux@F1.6
Control de la exposición	Automático, Manual, Modo de prioridad (prioridad de obturación y prioridad de iris), Brillo, Compensación EV, AE lento
Gane	Auto/Manual 0dB a 50.0dB(0 a 28 pasos + 2 setep/ total 15 pasos)
	Límite de ganancia máx. 10,7 dB a 50,0 dB (6 a 28 pasos + 2 pasos/ total 12 pasos)
Balance de blancos	Auto, ATW, Indoor, Outdoor, Outdoor Auto, Sodium Vapor Lamp (Fix/Auto/Outdoor Auto), One-push, Manual
Velocidad de obturación	De 1/1 a 1/10.000, 22 pasos
Compensación de contraluz	Sí
Control de apertura	16 pasos
Desempañar	Sí
OSD	Sí
Fotoformato	JPEG
Videoformato	MP4
Camera Object tracking
Tasa de actualización del píxel de desviación	50 Hz
Retardo de salida del píxel de desviación	<15ms
Contraste mínimo del objeto	5%
SNR	4
Tamaño mínimo del objeto	16*16 píxeles
Tamaño máximo del objeto	160*160 píxeles
Velocidad de seguimiento	±32 píxeles/fotograma
Tiempo de memoria del objeto	100 fotogramas (4s)
Los valores de la raíz cuadrada media del ruido de impulsos en la posición del objeto	< 0,5 píxel
Especificaciones de la cámara termográfica
Tamaño del objetivo	25 mm
FOV horizontal	24.6°
FOV vertical	18.5°
FOV diagonal	30.4°
Detective Distance (Man: 1.8×0.5m)	735 metros
Recognize Distance (Man: 1.8×0.5m)	184 metros
Verified Distance (Man: 1.8×0.5m)	92 metros
Detective Distance (Car: 4.2×1.8m)	2255 metros
Recognize Distance (Car: 4.2×1.8m)	564 metros
Verified Distance (Car: 4.2×1.8m)	282 metros
Modo de trabajo	Cámara termográfica de onda larga no refrigerada (8μm~14μm)
Píxel detector	640*480
Tamaño de píxel	17μm
Método de enfoque	Objetivo de focal fija atérmico
Corrección de la emisividad	0.01~1
NETD	≤50mK (@25℃)
MRTD	≤650mK (@frecuencia característica)
Mejora de la imagen	Ajuste automático del brillo y el contraste de la imagen
Paleta de colores	Blanco, rojo hierro, pseudocolor
Corrección automática no uniforme	Sí (sin obturador)
Zoom digital	1x, 3x
Sincronizar la hora correcta	Sí
Tipo de termometría	Barra de temperatura (psudo color display) max temp, min temp, FOV center temp (Opcional)
Aviso de temperatura	0℃~100℃
Thermal Object Tracking
Tasa de actualización del píxel de desviación	25 Hz
Retardo de salida del píxel de desviación	<3ms
Tamaño mínimo del objeto	16*16 píxeles
Tamaño máximo del objeto	128*128 píxeles
Velocidad de seguimiento	±32 píxeles/fotograma
Tiempo de memoria del objeto	100 fotogramas (4s)
Información sobre el embalaje
N.O.	981g
Producto meas.	127*122*177.1mm
Accesorios	1pc gimbal camra device, 16pcs screws,  4pcs copper cylinders, 12pcs damping balls, 4pcs damping boards / Hight quality plastic box with foam cushion
