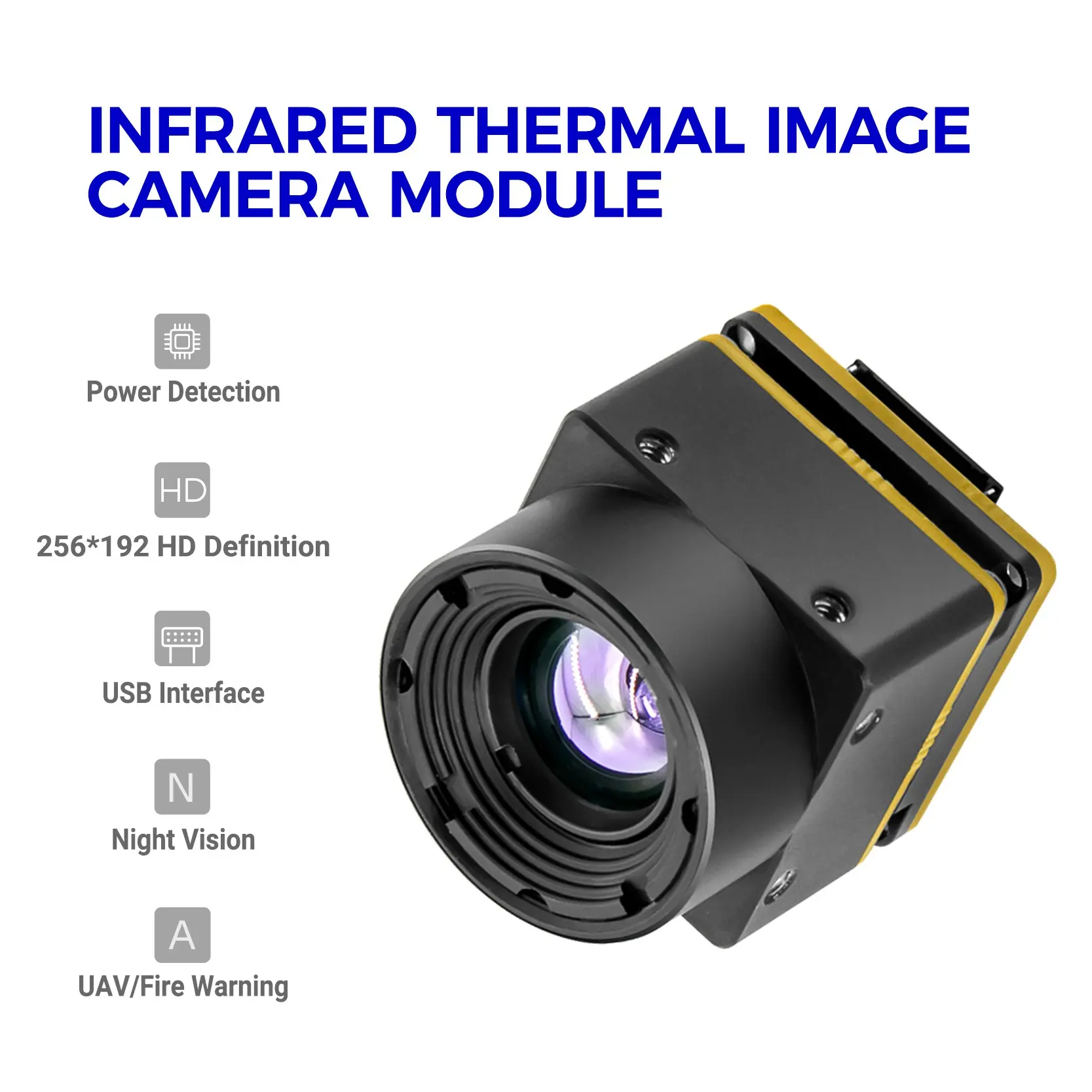

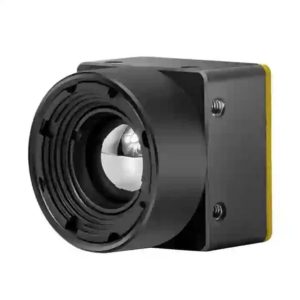

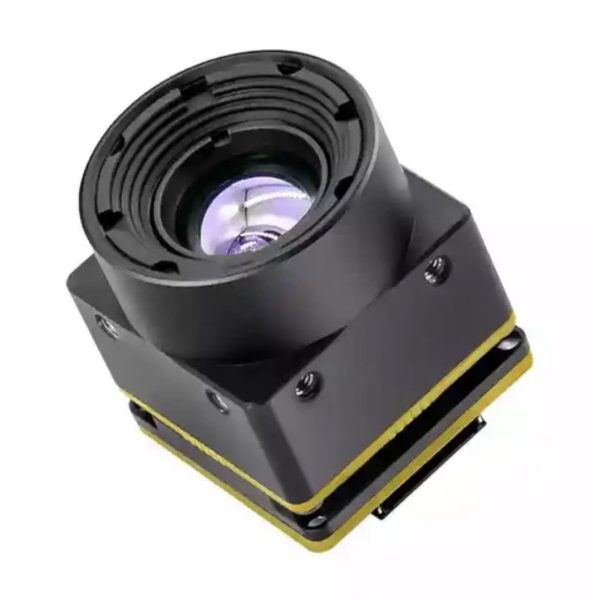

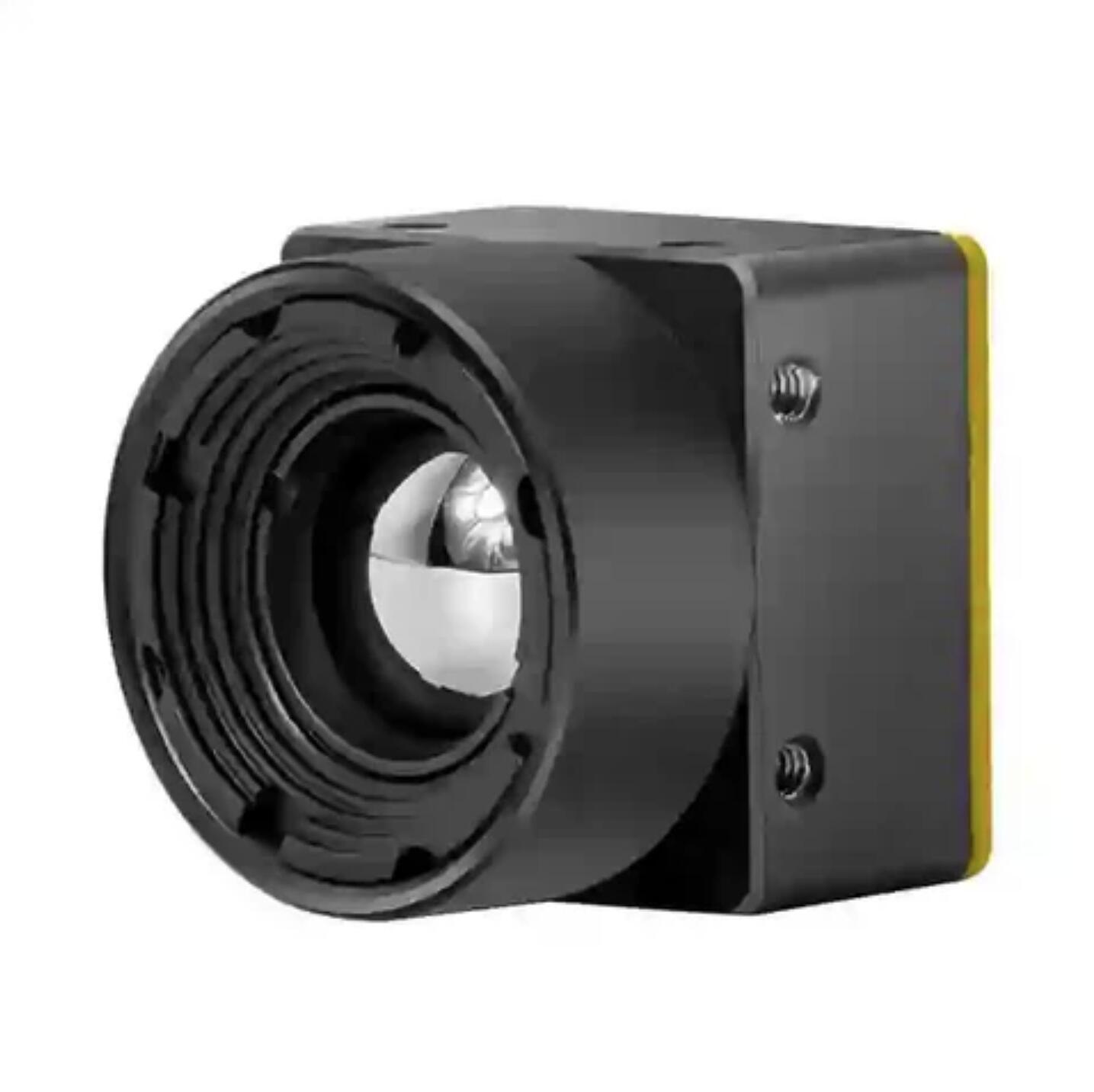

מצלמה תרמית אנלוגית מיני ברזולוציה גבוהה למזל"ט FPV 256*192/384*288/640*512 12um CVBS
המצלמה התרמית האנלוגית המיניאטורית עושה שימוש בגלאי VOx WLP חדש שפותח באופן עצמאי, בגודל 12 מיקרומטר, ומצוידת בשבב עיבוד ASIC, המתאפיינת בגודל זעיר במיוחד, משקל קל יותר וצריכת חשמל נמוכה יותר. מודול ההדמיה התרמית שלה, ברזולוציה של 640, הוא בגודל 21 מ"מ × 21 מ"מ, מה שהופך אותו למתאים במיוחד ליישומים בעלי דרישות גבוהות במיוחד, כגון מכשירים כף יד מיניאטוריים שונים, מכשירים לבישים וכלי טיס בלתי מאוישים (UAV) קלים.
תכונות:
גודל זעיר ביותר, צריכת חשמל נמוכה ביותר ומשקל קל ביותר

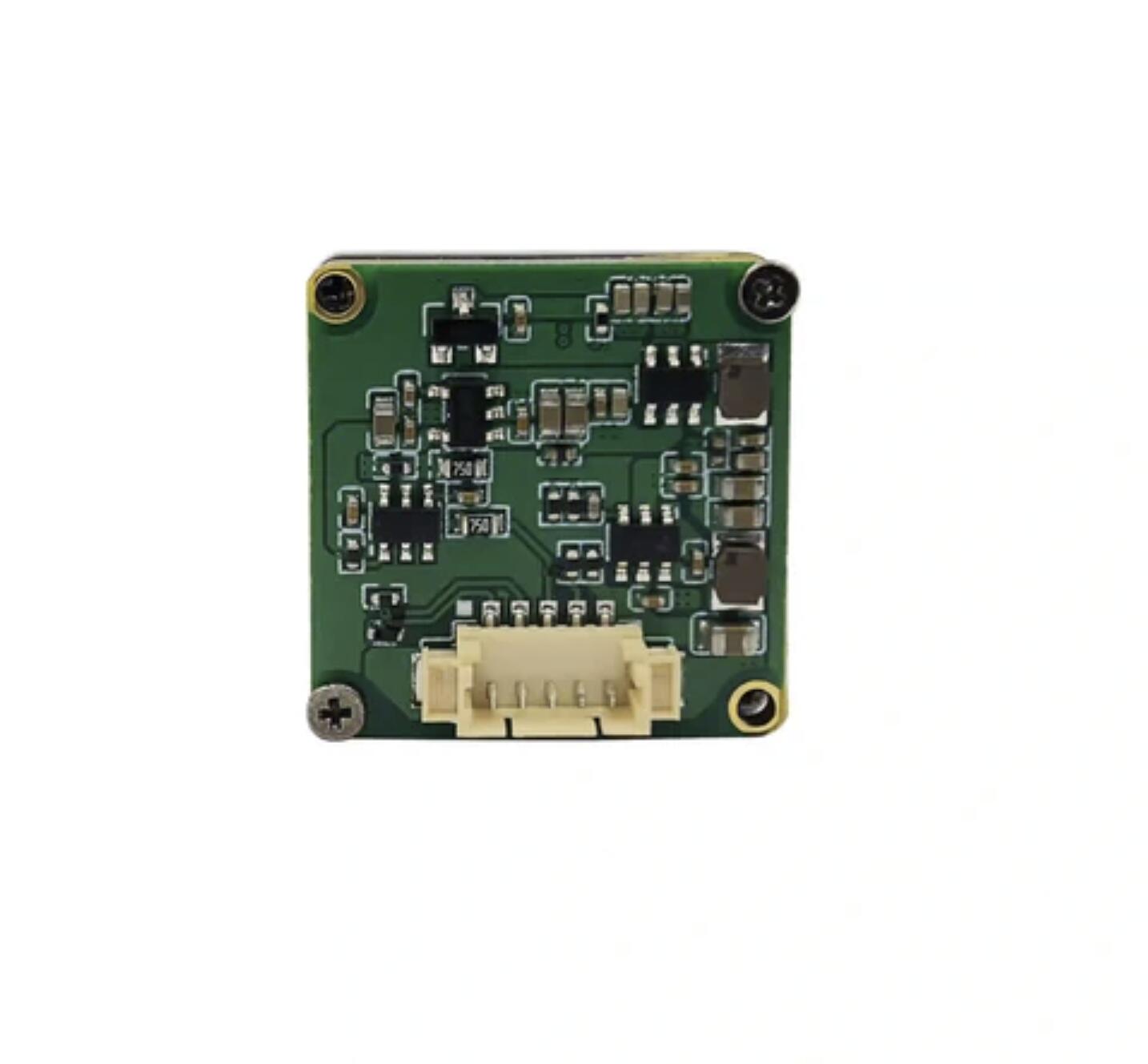

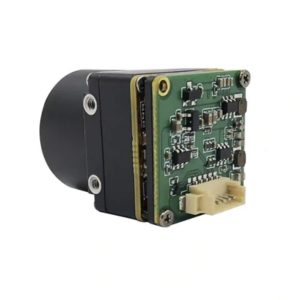

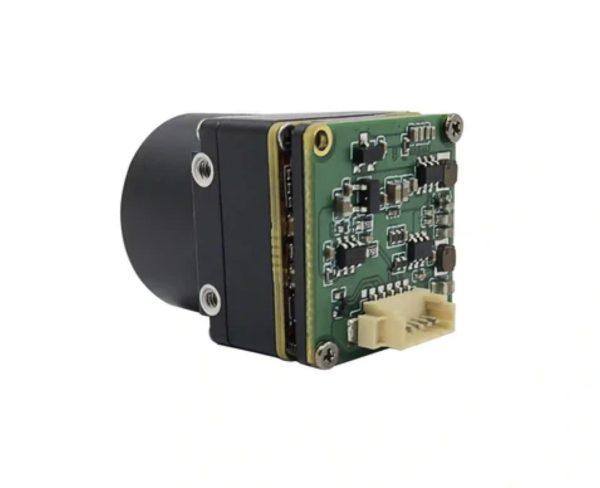

היעזרו ביתרונות הגודל של ASIC ו-WLP;היעזרו בצריכת החשמל הנמוכה של ASIC;למודול ההדמיה התרמית מסדרת Mini יש מעגל מודפס אחד בלבד, והוא קל משקל במיוחד.
ליבה שפותחה באופן עצמאי
באמצעות אלגוריתם זיהוי תמונות מתקדם, המערכת מאפשרת הפעלת התראות ניטור אוטומטיות, התאמה אישית של אזורי התראה וזיהוי או מעקב אוטומטיים אחר מטרות; תוכנת הממשק כוללת פונקציות מלאות וממשק ידידותי למשתמש. היא מציעה מגוון שיטות ניטור, כגון תמונה פנורמית ב-360°, תמונת מכ"ם ותמונה בודדת, וניתן להגדיר פרמטרים שונים של המכשיר; כאשר המטרה המנוטרת מופיעה, המערכת יכולה להפעיל התראה באמצעות חיתוך תמונה, רישום, צליל ושיטות אחרות;
אלגוריתם מתקדם לזיהוי תמונות
מיקום האזעקה ניתן להצגה מדויקת בזמן אמת בתמונה הפנורמית האינפרא-אדומה ובמפה האלקטרונית הדו-ממדית/תלת-ממדית של מערכת ה-GIS, וכן ניתן לחבר אותה למכשירים חיצוניים אחרים. לדוגמה, בשילוב עם גשש ההדמיה המוקדם בעל הדיוק הגבוה והפעולה מרחוק בספקטרום כפול של ARD, היא יכולה לאתר ולזהות את היעד במהירות, להשלים את תהליך בדיקת מצב האזעקה, ולתעד את פרטי תהליך החיבור;
אלגוריתם מתקדם לייצוב תמונה
גודל קטן, צבע בהתאמה אישית, קל להתקנה ולפריסה בסביבות שונות; ספק כוח 30 וולט DC, הספק ממוצע של פחות מ-30 וואט. מקור כוח נייד רגיל מספיק לכך; אדם אחד יכול להשלים את הטיפול, ההתקנה והאיתור והתיקון של תקלות תוך חצי שעה. רכיבים עיקריים: חצובה אחת + ספק כוח נייד אחד + מחשב נייד אחד; מכ"ם אינפרא-אדום 640 אחד יכול לכסות את טווח הצילום של 45 יחידות מצלמות ניטור אינפרא-אדום 640×512, וטווח הזווית מותאם בין -20° ל-+40°, מה שמשפר עוד יותר את טווח הניטור של מכ"ם האינפרא-אדום;
מפרט
מפרט טכני של מודול מצלמה תרמית מיני LWIR 256/384/640
| מפרט טכני עיקרי | MINI 640 | MINI 384 | MINI 256 |
| סוג הגלאי | גלאי אינפרא-אדום VOx | ||
| החלטה | 640×512 | 384×288 | 256×192 |
| קצב הרענון של הגלאי | מודול הדמיה: 50 הרץ; | 25 הרץ | |
| מרווח פיקסלים | 12 מיקרומטר | ||
| פס ספקטראלי | 8–14 מיקרומטר | ||
| NETD | ≤50 mK ב-25°C, F#1.0 (≤40 mK אופציונלי) | ||
| פונקציית הדמיה | |||
| כוונון הבהירות | 0–255, אופציונלי | ||
| התאמת הניגודיות | 0–255, אופציונלי | ||
| קוטביות | שחור לוהט/לבן לוהט | ||
| פלטות | נתמך | ||
| זום דיגיטלי | זום רציף 0.25×–2.0× | ||
| שיקוף | אופקי/אנכי/אלכסוני | ||
| כוונת | הצג/נקה/העבר | ||
| עיבוד תמונות | אלגוריתם ללא TEC | – | |
| תיקון אי-אחידות | |||
| הפחתת רעש באמצעות מסנן דיגיטלי | |||
| שיפור פרטים דיגיטלי | |||
| ספק כוח למודול | |||
| מתח השירות | ספק כוח כפול 3.3 וולט, 5 וולט | ||
| צריכת חשמל אופיינית בטמפרטורה של 25ºC | פחות מ-0.55 וואט | פחות מ-0.50 וואט | פחות מ-0.30 וואט |
| פלט המודול וממשק התקשורת | |||
| וידאו דיגיטלי | DVP/BT656 | DVP/SPI | |
| ממשק תקשורת | I2C | ||
| לוח הרחבה וממשקים אופציונליים | |||
| ספק כוח | 5V | ||
| הגנה על החשמל | תמיכה בהגנה מפני מתח יתר, מתח חסר וחיבור הפוך | ||
| ממשקי פלט ובקרה | פלט תמונה ב-USB 2.0 + I²C, כולל ערכת פיתוח תוכנה (SDK) עבור לינוקס/Windows/אנדרואיד | ||
| מאפיינים פיזיים של המודול | |||
| עדשה | ללא עדשה/מיקוד קבוע/מיקוד ידני | ||
| משקל | פחות מ-8 גרם | ||
| מימד | 21 מ"מ × 21 מ"מ | ||
| יכולת הסתגלות לסביבה | |||
| טמפרטורת הפעלה | -40℃ עד +80℃ | ||
| טמפרטורת אחסון | -50℃ עד +85℃ | ||
| לחות | 5%~95%, ללא עיבוי | ||
| רטט | 6.06 גרם, רטט אקראי, בכל הצירים | ||
| השפעה | 80 גרם, 4 מילי-שניות, גל משולש בשיא סופי, שלושה צירים ושישה כיוונים | ||
| משקל | 1 ק"ג |
|---|---|
| אפשרויות | 256X192 CVBS, 384X288 CVBS, 640X512 CVBS |
